恒湿恒温试验箱改造图

作者：小编文章出处：小编人气：点击数：发表时间：2026-10-23

近日，丞坤仪器公司收到客户的恒温恒湿试验箱改造要求，随后，公司相关技术人员根据用户的要求，提出了相应的改造方案，下面是改造方案以及相关图片。

改造要求：

1000L改双系统-70℃，40℃~-20℃升降温速度:3℃/min

毛细管:

一级:高3.0*1800，湿2.5*1800，旁2.2*1600

二级:低3.0*1300*2条，旁2.2*1600，泄压4.0*300

改造方案：

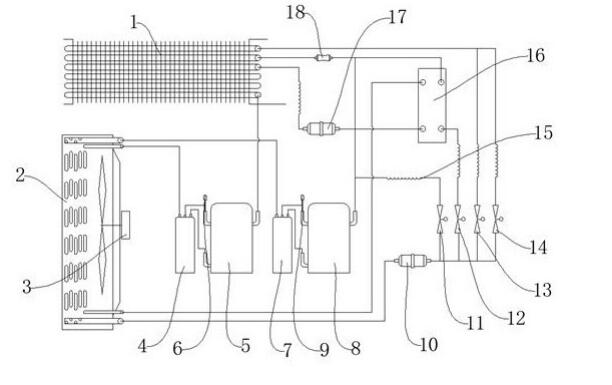

1.本次改造方案由压缩机一、压缩机二、冷凝器、毛细管、蒸发器、电磁阀一、电磁阀二、电磁阀三和电磁阀四组成，用铜管将它们连接成一个密封系统，制冷剂使用为氟利昂R404A和氟利昂R23，安全性高。

2.制冷剂液体在蒸发器1内以低温低压气液形态与被冷却对象发生热交换，吸收被冷却对象的热量后气化成低压蒸汽，产生的低压蒸汽分别被压缩机一和压缩机二吸入，经压缩机一5和压缩机二8压缩后以高压排出。

3.压缩机一和压缩机二排出的高压气态制冷剂进入冷凝器2，被常温的冷却水或空气冷却，凝结成高压液体，高压液体流经过毛细管时节流，节流后变成低温低压的气液两相混合物，进入蒸发器。

4.其中的液态制冷剂在蒸发器中吸热蒸发，进行制冷，产生的低压蒸汽再次被压缩机一和压缩机二吸入，压缩后排出，如此周而复始，不断循环，同时电磁阀一、电磁阀二、电磁阀三和电磁阀四可以分别使恒温恒湿试验箱具有旁路、低温、高湿和低湿四中工作模式，从而提高恒温恒湿试验箱的使用功能效果。

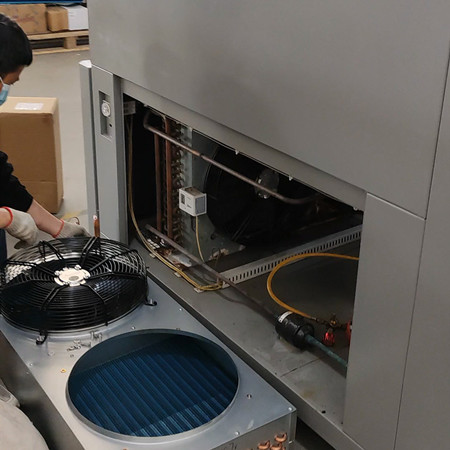

改造图片：
